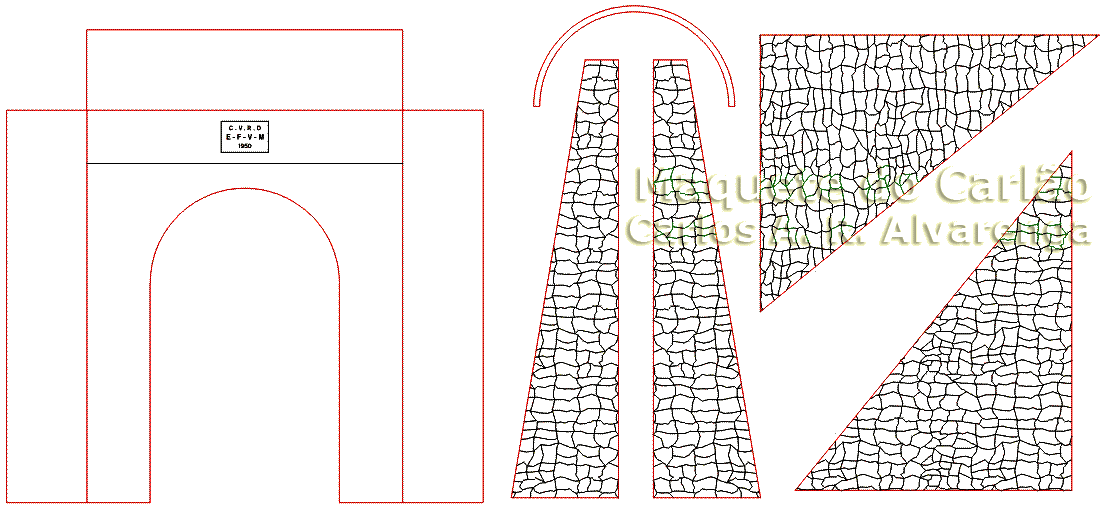

Figura 3 - Desenho das peças com as linhas onde o plástico deverá ser cortado ou apenas marcado a laser
Figura 3 - Desenho das peças com as linhas onde o plástico deverá ser cortado ou apenas marcado a laser

Ferrovias

• Estrada de Ferro Goiás - 30 Jul. 2018

• Locomotiva GE U23C nº 3902 RFFSA - 8 Out. 2017

• Trem Vitória - Belo Horizonte - pontos de venda - 2 Out. 2017

• Horários do Trem Vitória - Belo Horizonte - 28 Set. 2017

• Litorinas Budd RDC no Brasil - 27 Set. 2017

• Trem das Águas - ABPF Sul de Minas - 15 Set. 2017

• Fases de pintura das locomotivas English Electric EFSJ / RFFSA - 2 Mai. 2017

• A Velha Senhora no trem da Luz a Paranapiacaba (1985) - 22 Fev. 2017

• Horários do Trem turístico S. João del Rei - 6 Dez. 2016

• Trens especiais Curitiba - Pinhais (1991) - 29 Nov. 2016

• Trem turístico a vapor Curitiba - Lapa (1986) - 26 Nov. 2016

Os “antigos” trens turísticos a vapor da RFFSA - 21 Nov. 2016



Ferreomodelismo

• Backlight em maquetes de ferreomodelismo - 5 Nov. 2017

• Luzes de 0,5 mm (fibra ótica) - 2 Jun. 2016

• Vagão tanque TCQ Esso - 13 Out. 2015

• Escalímetro N / HO pronto para imprimir - 12 Out. 2015

• Carro n° 115 CPEF / ABPF - 9 Out. 2015

• GMDH-1 impressa em 3D - 8 Jun. 2015

• Decais para G12 e C22-7i MRN - 7 Jun. 2015

• Cabine de sinalização em estireno - 19 Dez. 2014

• Cabine de sinalização em palito de fósforo - 17 Dez. 2014

• O vagão Frima Frateschi de 1970 - 3 Jun. 2014

• Decais Trem Rio Doce | Decais Trem Vitória-Belo Horizonte - 28 Jan. 2014

• Alco FA1 e o lançamento Frateschi (1989) na RBF - 21 Out. 2013



Ferreoclipping

• Livro sobre a GWBR em João Pessoa e Recife - 12 Mai. 2016

• Museu Ferroviário de Natal - 25 Abr. 2016

• Passagens e calendário do trem turístico Ouro Preto - Mariana | Percurso - 20 Dez. 2015

• Passagens e descontos do Trem do Corcovado | Onde comprar - 12 Dez. 2015

• Estação Pirajá completa a Linha 1 do Metrô de Salvador - 28 Nov. 2015

• Metrô DF direciona 2/3 dos trens para a Ceilândia - 27 Ago. 2015

• EF Campos do Jordão | Horários | Hospedagem - 15 Jul. 2015

Programação de Corpus Christi nos trens turísticos da ABPF Sul de Minas - 25 Mai. 2015

Passagens do trem para Vitória esgotam-se 15 dias antes do feriado - 22 Mar. 2015

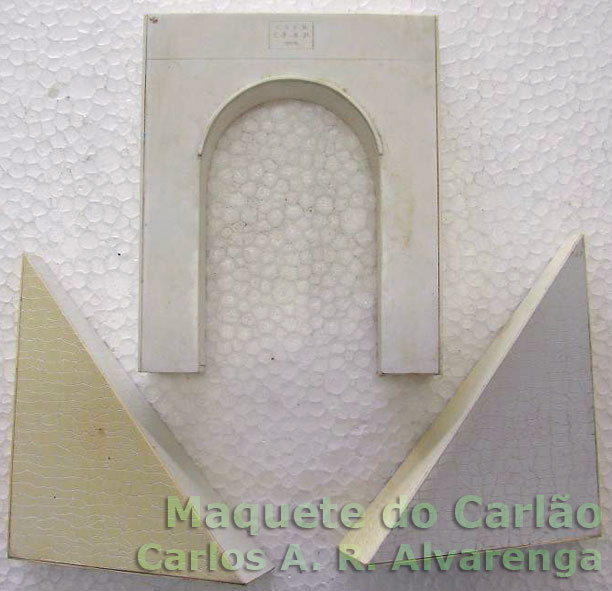

Figura 4 - Montagem das lâminas de plástico para formar o portal em três dimensões
Figura 4 - Montagem das lâminas de plástico para formar o portal em três dimensões

Maquete do Carlão | Ferreomodelismo
Portal de túnel de concreto em resina - 2
Marcação e corte do plástico a laser

Carlos Alberto R. Alvarenga

Uma técnica muito utilizada por construtores profissionais de maquetes é o corte de materiais utilizando maquinas a laser.

Este processo proporciona um corte ou gravação (baixo relevo) em vários materiais, como acrílico MDF, EVA, espuma de nylon, poliuretano, PTG, PVC, PE, Couro, cortiça e até metais, com bastante precisão para execução de modelos.

Embora essas empresas normalmente se recusem a cortar o poliestireno, eu usei chapas deste material com 1 mm de espessura.

O primeiro passo foi desenhar no Corel Draw as peças da boca do túnel, planificada. As dimensões eu pude estimar considerando que a distancia entre os trilhos é de 1 metro.

Tivemos como resultado o seguinte desenho: (figura 3, acima)

Note que algumas linhas são em vermelho e outras em preto. Isso porque a configuração da maquina de corte a laser era preto para executar baixo relevo e vermelho para corte.

Depois de cortadas as peças em uma empresa especializada, efetuei a montagem tridimensional utilizando cola de cianoacrilato (Superbonder). Veja o resultado nas figuras 4 e 5.

Figura 5 - Montagem do portal com as "contenções" laterais à passagem do trem
Figura 5 - Montagem do portal com as "contenções" laterais à passagem do trem
